Ankerplatte mit Winkeleinstellung für Haftmagnete mit 50 mm Durchmesser. Diese Ausführung ist für Anwendungen konzipiert, bei denen ein Anschlagwinkel der Tür vorliegt. Durch das Gelenk ist die Ankerplatte mit je 60° in die jeweilige Richtung einstell- und fixierbar.

Abmessungen: B: 55 mm H: 55 mm T: 50 mm

Ankerplatte mit Teleskop für Haftmagnete mit 50 mm Durchmesser. Die eigentliche Platte ist mithilfe einer eingebauten Feder (Federweg ca. 20 mm) gedämpft gelagert. Dies ist bei schweren Türen bzw. Schiebtoren von Vorteil, um mögliche Aufschläge zu dämpfen und so Haftmagnet und Tür gegen Zerstörung zu schützen. Der Anschlagwinkel sollte maximal 5° betragen.

Abmessungen: B: 55 mm H: 55 mm T: 79 mm

DIBt-zugelassen für Feststellanlage RZ-24-FA 782104: Z-6.5-1872

Ex-geschützter Türhaftmagnet im druckfesten Gußgehäuse. Gehäusedeckel und Zugentlastung sind verschraubt.

Betriebsspannung: 24 V DC
Leistungsaufnahme: 3 W
Haftkraft: 1568 N
Umgebungstemperatur: 0 °C ... 35 °C
Ex-Kategorie: II 2G (Gas) und 2D (Staub)
Ex-Schutz: II 2 G Ex eb mb IIC T6 Gb, II 2 D Ex tb IIIC 73°C Db
Schutzart: IP 54
Baumusterprüfbescheinigung: 18ATEX1145 X

Haftmagnet mit Verpolschutz und Anschlussklemme inklusive Befestigungsplatte zur Wandmontage.

Betriebsspannung: 24 V DC
Leistungsaufnahme: 1,5 W
Haftkraft: 490 N
Abmessungen: Ø: 50 mm H: 30 mm

Haftmagnet wahlweise für Boden-, Decken- und Wandmontage geeignet. Der eloxierte Aluminium-Schwenkkopf lässt sich von Wand auf Boden- bzw. Deckenmontage umstellen. Das Rohr ist auf 110 bzw. 145 mm (Boden-/Wandmontage) kürzbar.

Betriebsspannung: 24 V DC
Leistungsaufnahme: 1,5 W
Haftkraft: 490 N
Abmessungen: B: 90 mm H: 80 mm T: 150 mm (Bodenmontage)
B: 90 mm H: 80 mm T: 185 mm (Wandmontage)

DIBt-zugelassen für Feststellanlage RZ-24-FA 782104: Z-6.5-1872

Haftmagnet wahlweise für Boden-, Decken- und Wandmontage geeignet. Der eloxierte Aluminium-Schwenkkopf lässt sich von Wand auf Boden- bzw. Deckenmontage umstellen. Das Rohr ist auf 260 bzw. 295 mm (Boden-/Wandmontage) kürzbar.

Betriebsspannung: 24 V DC
Leistungsaufnahme 1,5 W
Haftkraft: 490 N
Abmessungen: B: 90 mm H: 80 mm T: 300 mm (Bodenmontage)
B: 90 mm H: 80 mm T: 335 mm (Wandmontage)

DIBt-zugelassen für Feststellanlage RZ-24-FA 782104: Z-6.5-1872

Haftmagnet ausschließlich zur Wandmontage mit Haftkraft von 1372 N.

Betriebsspannung: 24 V DC
Leistungsaufnahme: 1,5 W
Haftkraft: 1372 N
Abmessungen: B: 90 mm H: 80 mm T: 150 mm (Wandmontage)

DIBt-zugelassen für Feststellanlage RZ-24-FA 782104: Z-6.5-1872

Text: Feststellanlage, Abnahme durch, Firmenzeichen sowie Monat und Jahr der Abnahme

Kurzschlussfestes Netzgerät mit Meldergruppeneingang, Steuerausgang für Feststelleinrichtungen und stabilisierter Ausgangsspannung zur Verwendung in Feststellanlagen gemäß DIBt. Für Steuerungsaufgaben steht ein potentialfreier Wechslerkontakt zur Verfügung.
Stand-alone Betrieb sowie die Integration in eine Brandmeldeanlage über einen Alarmierungskoppler oder IQ8FCT XS möglich.

- Anbindung von IQ8Quad O-Melder (Art.-Nr. 803371), TD-Melder (Art.-Nr. 803271) und O²T-Melder (Art.-Nr. 803374) DIBt-zugelassen als FSA-Melder
- Autom. Melder anschließbar an der integrierten Meldergruppe
- Integrierte Auslösetaste
- Betriebs- und Brandmeldeanzeige
- Rücksetztaste
- Integrierter Summer und Summer aus Taste
- Integration der Brand- / Auslösemeldung in eine Brandmeldeanlage über den potentialfreien Wechslerkontakt und Alarmierungskoppler 808623 oder IQ8FCT XS 808606
- Auslösung der Feststellvorrichtung auch durch die automatischen Brandmelder einer BMA im Nicht-FSA-Betrieb über Kopplerausgang möglich

Endlospapierdrucker als parallele Registriereinrichtung an einer Brandmelderzentrale FlexES Control.
Die Energieversorgung erfolgt über ein externes Stecker-Netzteil.
Der Drucker kann sowohl als Tischdrucker oder anhand der mitgelieferten Halterung an der Wand, neben der BMZ montiert werden.
Der Anschluss erfolgt über die TTY-Schnittstelle der FlexES Control und IQ8Control.

- Nennspannung: 230 V AC
- Nennfrequenz: 50 Hz ... 60 Hz
- Betriebsspannung: 12 ... 30 V DC
- Stromaufnahme @ 24 V DC: ca. 900 mA
- Gewicht: ca. 0,55 kg
- Abmessungen: B: 110 mm H: 85 mm T: 155 mm

Zwei Schlüssel mit einem Hebelschloss.

Ersatz-Silikonmembran für den Solo 423/424/461 Wärmemelder-Testbecher und für den Testbecher der Rauch- und CO-Spender der Serie 330.

Thermopapierrolle für die kompakten Zentralendrucker der Serie MEFA.

Wie FX808381 jedoch zur Einbindung einer weiteren BMZ in einen vorhandenen redundanten Bus eines FAT 3000 an einer Adapterbaugruppe ADP-N3EU-EDP. Im Unterschied zum ADP-N3EU-EDP stellt der ADP-N3S-EDP keine Spannungsversorgung für den redundanten Betrieb bereit.
Bei einem redundanten System FlexES Control ist ein ADP-N3S-EDP zur redundanten Verwaltung der Feuerwehrperipherie erforderlich.

Betriebsspannung: 10 ... 30 V DC
Ruhestrom @ 12 V DC: ca. 60 mA
Ruhestrom @ 24 V DC: ca. 30 mA
Kontaktbelastung Relais: 30 V DC/ 1 A
Anschlussklemmen: max. 2 x 0,8 mm
Umgebungstemperatur: 0 °C ... 50 °C
Lagertemperatur: -10 °C ... 60 °C
Gewicht: ca. 100 g
Abmessungen: B: 80 mm H: 150 mm T: 30 mm

Auslauf Q3 / 2023

Mikroprozessorgesteuerte Baugruppe zum Einbau in die Brandmelderzentrale FlexES Control. Gemäß DIN 14675 kann mit diesem Adapter die RS 485-Schnittstelle der Brandmelderzentrale als redundanter Übertragungsweg ausgeführt werden, wenn das Feuerwehranzeigetableau FAT 3000 zur Erstinformation der Feuerwehr benutzt wird. Zusatztexte können per Service-PC programmiert werden (> 4.000 Texte).
Die ESPA-Schnittstelle ermöglicht eine direkte, nicht galvanisch getrennte Anbindung an eine TK- oder Personenrufanlage.

- Eingang: EDP-Protokoll
- Ausgang: ESPA-Protokoll

Betriebsspannung: 10 ... 30 V DC
Ruhestrom: ca. 40 mA
Ruhestrom @ 24 V DC: ca. 40 mA
Kontaktbelastung Relais: 30 V DC/ 1 A
Anschlussklemmen: max. 2 x 0,8 mm
Umgebungstemperatur: 0 °C ... 50 °C
Lagertemperatur: -10 °C ... 60 °C
Gewicht: ca. 100 g
Abmessungen: B: 80 mm H: 150 mm T: 32 mm

Auslauf Q3 / 2023

Adapter zum Einbau in die BMA zur Bereitstellung des redundanten Anschlusses für ein FAT 4000, ZPA4000, GMT4000 oder FBF4000uC ausgehend vom seriellen Interface der BMZ FlexES Control. Gemäß EN 54-2/DIN 14675 kann mit diesem Adapter die Schnittstelle der BMA als redundanter Übertragungsweg ausgeführt werden, wenn das Feuerwehranzeigetableau FAT 4000 zur Erstinformation der Feuerwehr dient. Versorgungsspannung und Signalweg des Ringes werden auf Kurzschluss und Unterbrechung nach EN 54-2 sowie auf schleichenden Kurzschluss und schleichende Unterbrechung nach EN 54-13 überwacht. Volle Funktionalität bei Störung bzw. Ausfall eines Leitungsweges ist gewährleistet und es können bis zu 20 redundante FAT in einem Ring geschaltet werden. Für Fehlersuche, Wartung und Inbetriebnahme vorhandene USB-Schnittstelle on Board. Über die beim FAT 4000 beiliegende Programmiersoftware „PROG4000“ ist es möglich, den Adapter den objektspezifischen Bedingungen anzupassen (Master-/ Slavebetrieb). Siehe hierzu Technische Information Art.-Nr. 798962.

Der Redundanz-Adapter wird vorbereitet zum Anschluss an FlexES Control inkl.

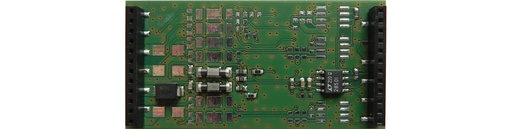

- 784871 Schnittstellenmodul RS422 / RS485
ausgeliefert.

Aufsteckbarer Adapter zur Erweiterung der Redundanz-Adapter ADP-N3E, ADP-N3S oder ADP4000, sofern die FBF-Informationen nicht Bestandteil des seriellen Protokolls der BMZ sind. Ermöglicht den Anschluss serieller Feuerwehrbedienfelder an BMZ mit parallelem FBF-Anschluss (Umwandlung paralleler Informationen der BMZ 8000 und IQ8Control in serielle)

Stromversorgung über Redundanz-Adapter ADP-N3E, ADP-N3S oder ADP4000.

Umgebungstemperatur: -5 °C ... 40 °C
Lagertemperatur: -10 °C ... 60 °C
Abmessungen: B: 44 mm H: 67 mm T: 28 mm

Stahlblechgehäuse für Aufputz- und Unterputzmontage. Türöffnung durch Feuerwehrschließung.
Vorbereitet für Halbzylindereinbau.
Abmessungen: B: 491 mm H: 560 mm T: 100 mm

Modul mit Schnittstelle RS232 mit galvanischer Trennung.

Technische Daten:
- Spannung: 3,3 V DC
- Stromaufnahme: max. 20 mA
- Abmessungen (BxHxT): 27 x 53 x 15 (mm)

Modul mit Schnittstelle RS485 ohne galvanische Trennung.

Technische Daten:
- Spannung: 3,3 V DC
- Stromaufnahme: max. 10 mA
- Abmessungen (BxHxT): 27 x 53 x 15 (mm)
