esserbus/esserbus-PLus Prüfgerät

Produktinformationen "esserbus/esserbus-PLus Prüfgerät"

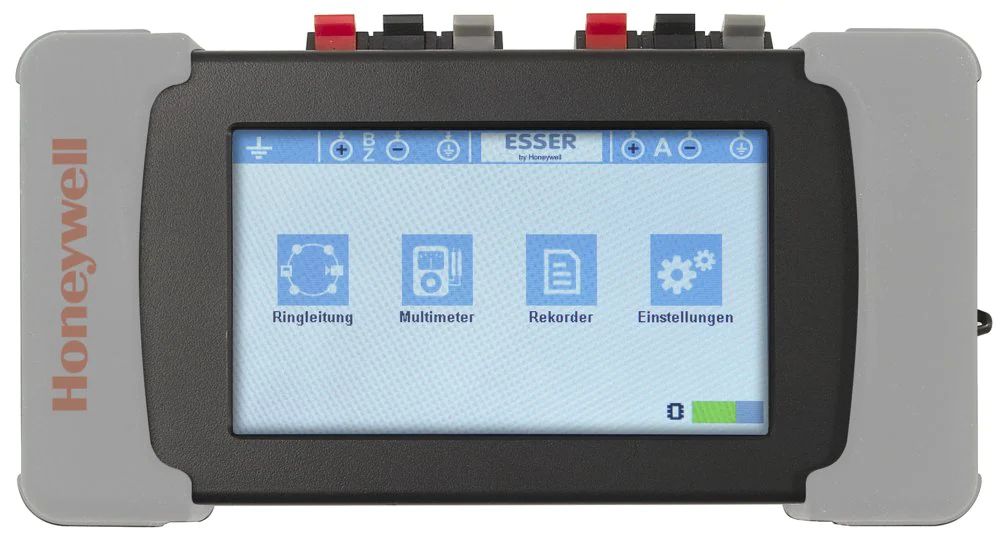

Mit dem esserbus®-Prüf- und Konfigurationsgerät (Art.-Nr. POL-ESS Touch) kann die Kabelinstallation bzw. die esserbus® oder esserbus®-PLus Ringleitung konfiguriert und auf Fehler oder Störungen geprüft werden.
Das Gerät ermöglicht die Erkennung aller an eine Ringleitung angeschlossenen esserbus® und esserbus®-PLus Teilnehmer von einem beliebigen Punkt der Ringleitung ohne Laptop / Service-PC. Mit dem Gerät lassen sich vorhandene Teilnehmer in bereits konfigurierten Ringleitungen ebenso wie Ringleitungen mit neu hinzugefügten Teilnehmern erkennen, konfigurieren und adressieren.
Mit dem Prüfgerät können Ringleitungsteilnehmer – unabhängig von der Ringleitungstopologie – erkannt, Fehler diagnostiziert und Installationen verifiziert werden. Das Gerät erstellt eine Topologie-Anzeige der Installation, mit der installierte Ringleitungen geprüft und verifiziert werden können. Auf dem hintergrundbeleuchteten Touchscreen-Display werden alle benötigten Informationen übersichtlich dargestellt. Der Facherrichter kann jederzeit den Status der Verkabelung, die Ringleitungskommunikation sowie die Anzahl der installierten Teilnehmer prüfen und problemlos Fehler identifizieren und lokalisieren.
Erkannte und konfigurierte Ringleitungen lassen sich zur späteren Nutzung oder Analyse im geräteinternen Speicher ablegen. Gespeicherte Ringleitungsdateien können dann ggf. in den Kundendaten zur Systemkonfiguration mit der Service- und Programmiersoftware tools 8000 ab V1.24 verwendet werden und eine Offline-Programmierung der BMZ durchgeführt werden.
