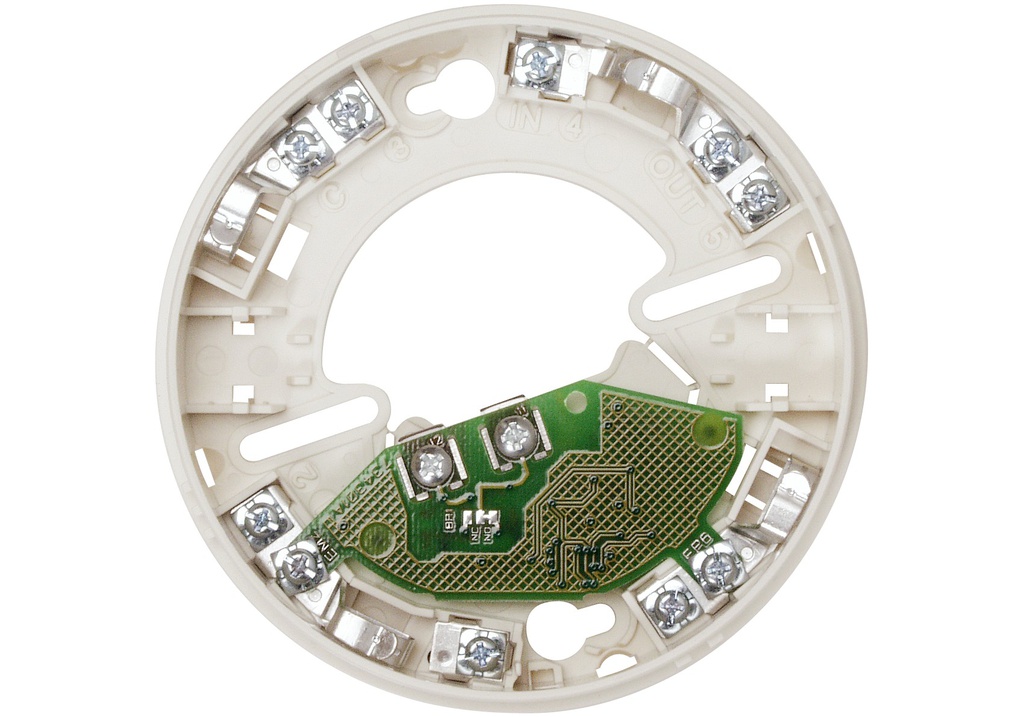

Produktinformationen "Meldersockel mit Relaisausgang ES Detect, 48V DC Betrieb"
Meldersockel mit Relaiskontaktausgang, für Melderfamilie ES Detect. Geeignet für 48-V-DC-Betrieb. Kontakt: potentialfreier Öffner oder Schließer durch Kodierbrücke wählbar, werkseitige Einstellung: Öffner. Eine typische Anwendung für diesen Sockel mit ES Detect Melder ist die Überwachung von Mobilfunkstationen.
Leistungsmerkmale:
System Nutzen:
- Optimal abgestimmt auf die BMZ ES Line.
- Mit Multisensordetektoren für die Erkennung aller Brände selbst unter
schwierigsten Betriebsbedingungen
- Bis zu 30 Melder pro Meldergruppe.
Zuverlässige Detektion:
- Gleichmäßige Ansprechempfindlichkeit unterschiedlichen Brandarten
- Großer Abstand zwischen Signal- und Störungsgrößen durch spezielles Sensor-
und Elektronikdesign zur Unterdrückung elektromagnetischer Einflüsse
- Automatische Anpassung an variierende Umwelteinflüsse
- Elektronische Kompensation von Langzeiteinflüssen bei Verschmutzung oder
Alterung
Zuverlässige Täuschungsalarmunterdrückung:
- Hohe Täuschungsalarmsicherheit durch zeitliche Auswertung unterschiedlicher
Sensorkriterien
- Ausgrenzung nicht brandtypischer Signalverläufe durch spezielle Filteralgorithmen
- Automatische Selbstüberwachung der Melderelektronik
- Automatische Selbstüberwachung der Sensoren auf Funktion und Zustand
Wartung:
- Kennzeichnung der Thermomelder durch einen schwarzen Ring auf dem
Lichtleitteller
- Betriebsstunden-, Alarm- und Störungszähler in jedem Melder integriert
- Mit Standard-Service-PC und über Feldbusinterface Betriebsdatenabfrage aller
Melder einer Gruppe
- Melder-LED für Alarmanzeige und als Identifikationsanzeige im Service (bei
Wartung mit tools 8000)
Umfangreiches Zubehör:
- Standardsockel und Relaissockel
- Sockeladapter für Deckeneinbau
- Staubschutzkappen optional für Brandmelder und Meldersockel
- Bausatz für abgehängte Montage
Technische Daten:
Betriebsspannung 42 ... 58 V DC
Alarmstrom @ 9 V DC 9 mA
Kontaktbelastung Relais 30 V DC / 1A, 60 V DC / 0,45 A
Anschlussklemmen Ø 0,6 mm ... 2 mm²
Luftgeschwindigkeit 0 m/s ... 25,4 m/s
Anwendungstemperatur -20 °C ... 72 °C
Lagertemperatur -25 °C ... 75 °C
Rel. Luftfeuchte < 95 % (ohne Betauung)
Material ABS
Farbe weiß, ähnlich RAL 9010
Gewicht ca. 80 g
Kabeleinführung seitlich oder durch Bodenplatte
Abmessungen Ø: 117 mm H: 24 mm (inkl. Melder 62 mm)
Zusätzliche Informationen:
- Kabeleinführung seitlich oder durch Bodenplatte.
- Zum Durchschleifen vorhandener Adern können die WAGO-Klemmen,
beispielsweise Typ 243-204 (Ø 0,5 mm-Ø 1,0 mm) oder 2273-203 (0,5 … 2,5 mm²)
verwendet werden.
- Nicht für den Einsatz mit IQ8Quad Meldern verwendbar!
- Nicht für den Einsatz im esserbus® und esserbus®-PLus Ringbus verwendbar!
- Enthalten in Art.-Nr. 800361.10.
- Ersatzartikel für Art.-Nr. 781582
Lieferumfang:
Melder ohne Sockel
